WHAT IS M.Q.L?
Minimum Quantity Lubrication (최소윤활가공)

기존 절삭유 대체노력의 일환으로 가공하는 방식을 말한다.

이는 가공보조수단인 절삭유의 최소 소모량을 전제로 (Minimum Quantity)

기존 절삭 가공시 피삭재에 대한 전체 냉각방식에서 가공점(Cutting Point)에 국한된 윤활가공의 극대화 개념으로 순식물성 에스테르계 오일 을 초미립화 하여 가공점에 쏴줌으로써 절삭유 사용으로 인한 문제점들을 모두 해결하며 절삭유 가공보다 가공속도가 최소 2배 이상 빠르며 공구 수명 역시 2배 이상 증가하게 된다.

따라서, 기존 절삭유 폐수처리 불필요 는 물론 작업자의 위생, 나아가서는 공장 환경개선 에 도움이 될 뿐 아니라 윤활성 증대를 통한 공구수명연장 및 Cycle time의 단축 은 회사의 생산성을 높일 수 있는 충분한 시발점이 될 수 있으며, 절삭유 사용으로 인한 가장 큰 문제점인 인체의 유해성을 100% 없애주며 시간당 2cc~25cc 정도 밖에 오일이 분사되지 않기 때문에 비용이나 환경적인 측면에서 획기적인 가공법이다.

M.Q.L 가공

  • 오일 사용량은 2~20cc/H 가공이 가능함

  • 공구수명이 1.5~3배이상 향상됨

  • 절삭속도가 1.5~3배이상 높아짐

  • 가공면 조도가 향상됨

  • 기계가 항상 깨끗함

  • ​눈에 보이는 작업으로 불량율이 감소됨

4aa608901884bf0fff2ff9bb0fb01131_vIhN98g
4aa608901884bf0fff2ff9bb0fb01131_c44dJ4D
4aa608901884bf0fff2ff9bb0fb01131_CvsJmyi
4aa608901884bf0fff2ff9bb0fb01131_EBxPgWo

▲오일이 미스트화 분사되는 모습

초미립화되어 분사되기 때문에 보기엔 담배연기처럼 보이나,

거울에 비춰보면 미스트가 분사되는게 확실히 보입니다

4aa608901884bf0fff2ff9bb0fb01131_CvsJmyi

 이노미스트란?

MQL가공 (Minimum Quantity Lubrication 최소 윤활 가공)으로, 절삭가공시 순식물 에스테르계 오일을 에어와 함께 초미립화하여 가공점에 분사하여 가공하는 신개녕 저탄소 배출 가공법

이노미스트의 특징

* 오일 사용량은 2~25 CC/H로 가공이 가능함
* 공구 수명 1.5 ~3배 이상 향상 및 절삭 속도가 1.5 ~3배 이상 높아짐
* 폐기물이 전혀 안생김 (작업 환경이 깨끗해져 산업 재해가 예방 )
* 염소성분과 황, 인 및 극압 첨가제가 들어간 절삭유를 사용하지 않으므로 다이옥신 발생 문제를 해결 함
* 눈에 보이는 작업으로 불량율이 감소됨.

* 가공뿐만 아니라 방향, 방청, 방역의 용도로 사용할 수 있음.

* 물 또는 기름을 100 ~ 1,000cc/H 까지 분사 가능하여 활용성이 매우 좋음

* 수분제거장치 없이도 오일 고착현상이 생기지 않습니다.
* 극저압 에서도 미스트 토출이 자유자재로 오일이 토출됨 (범위:1 ~9.9 bar 사용 가능함)
* 사용 오일이 점도 범위가 매우 넓습니다.(일반적 미스트는 점도 10 이하 제한적 오일을 사용하지만 이노미스트는 점도 0 부터 80 까지 사용하며 기본적으로 점도40~50 정도를 사용 함으로써 오일 절감 및 난삭 가공 등 적용 범위가 넓습니다.

4aa608901884bf0fff2ff9bb0fb01131_fYhcgPz
4aa608901884bf0fff2ff9bb0fb01131_5uHHqmp
4aa608901884bf0fff2ff9bb0fb01131_rw8ICx2

피부장애

피부염 또는 피부화상

Oil-acne or follicultis

호흡기 장애

자극성 기관지염, 천식, 과민성 폐렴

여러 조직에 암을 유발

피부, 식도, 후두, 폐, 위, 담낭, 광, 췌장 등 여러 조직에 암을 유발

4aa608901884bf0fff2ff9bb0fb01131_bto74bp

▶절삭유제와 환경, 위생

수많은 기계 가공 작업자들이 절삭유제와 직접, 간접적으로 접촉하고 있어
절삭유제의 환경, 위생 문제는 매우 중요!

또한 절삭유의 다양한 역할만큼이나 다양한 화학물질이 들어있다


절삭유에는 방부제·윤활제·방청제·부식방지제·세정제·분산제·거품방지제·
극압 첨가제
 등 각종 화학물질이 첨가되어 있다
박테리아나 곰팡이에 의한 부패로 유독성 물질이 생길 수도 있다

4aa608901884bf0fff2ff9bb0fb01131_sSqJ4Sg

초미세립화된 Oil Mist

  • 중력이나 원심력 또는 회전력에 의한 영향을 받지않음

  • 서로간 응결 현상이 없으므로 초고속 가공에서도 미스트가 날리지 않고 공구 끝부분 까지 침투하므로 발생열 및 윤활작용이 뛰어남

  • 12ø 튜브로 300m 이상 Mist 토출가능

  • 공작물에 부착력이 우수하므로 절삭력이 향상됨

4aa608901884bf0fff2ff9bb0fb01131_MdrujmG

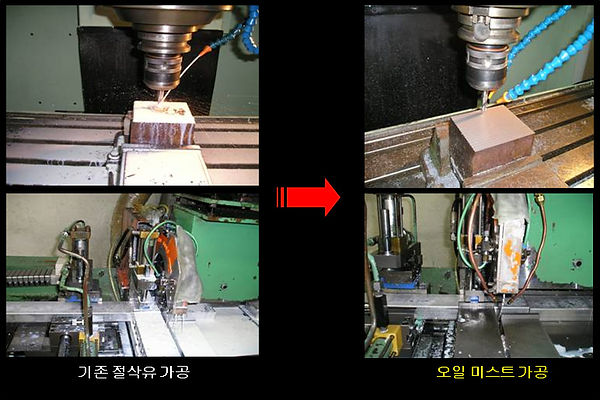

Oil Mist 가공 전, 후 비교사진

4aa608901884bf0fff2ff9bb0fb01131_Com4cbA

환경친화적 가공법

  • 교토 의정서에 대응한 환경제품임

  • 폐기물이 전혀 안 생김

  • 세정공정 및 청소시간이 단축되어 생산성이 향상 됨

  • 공구 수명이 길어지므로 원가절감이 됨

  • 작업 환경이 깨끗해져 산업 재해가 예방 됨

  • 염소성분과 황, 인 및 극압 첨가제가 들어간 절삭유를 사용하지 않으므로

다이옥신 발생 문제를 해결 함

  • ISO14001에 적합한 제품임
